Установка комплексной подготовки газа



   Установка комплексной подготовки газа предназначена для переработки попутных нефтяных и природных углеводородных газов и позволяет получать следующие ценные продукты:

  • природный топливный газ;
  • смесь пропан-бутан техническую;
  • стабильный газовый конденсат;
  • кислые газы (Н2S, CO2).

В состав УКПГ входят:
- блок предварительной очистки (сепарации);
- технологические установки очистки, осушки и охлаждения газа;
- дожимные компрессорные станции.

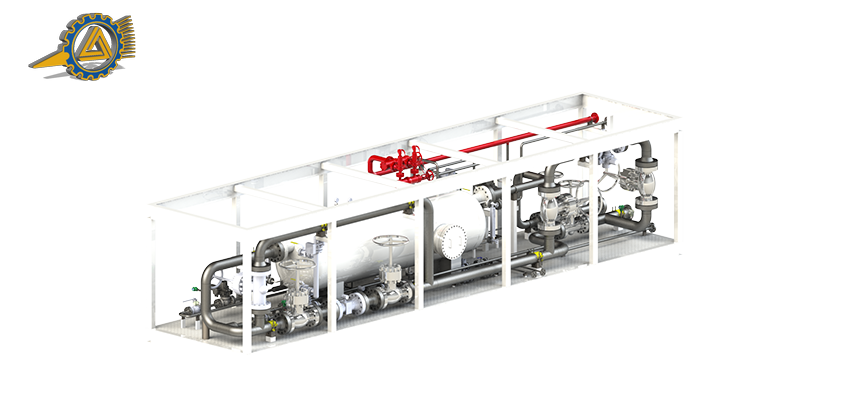

       Блок предварительной очистки (сепарации)

В сепараторах под действием гравитационных сил происходит разделение газоконденсатного потока на газовую, конденсатную и водо-метанольную фракции. Водо-метанольная фракция отводится из секции сборника жидкости в нижней части сепаратора. Газовая фаза через сепаратор-каплеотбойник отводится из верхней части аппарата, после чего подается в блок очистки при рабочем давлении не ниже 10 МПа (изб.). Фракция нестабильного конденсата отводится из сепаратора в блок сепарации конденсата на предварительную дегазацию при давлении 2,0 МПа (изб.).







Блок очистки предназначен для снижения содержания H2S и CO2 в перерабатываемом газе до требуемых значений. Очистку проводят водными растворами аминов при повышенном давлении и температуре 30-45℃ в аппарате колонного типа – абсорбере. Модульный блок очистки включает в себя оборудование для регенерации рабочего раствора амина (десорбер и его обвязку). Процесс десорбции протекает при низком давлении (0,2 – 0,5 МПа) и повышенных температурах (130-160℃). Газы десорбции при этом, в зависимости от их количества, утилизируют (сжигают) либо отправляют на дальнейшую переработку (получение элементарной серы)





Осушку углеводородного газа производят на специальных поглотителях – адсорбентах в аппаратах колонного типа (адсорберах) либо введением в поток газа метанола либо этиленгликоля. Второй метод при этом считается предпочтительнее так как требует меньшего количества оборудования и, соответственно, меньших капитальных и эксплуатационных затрат.

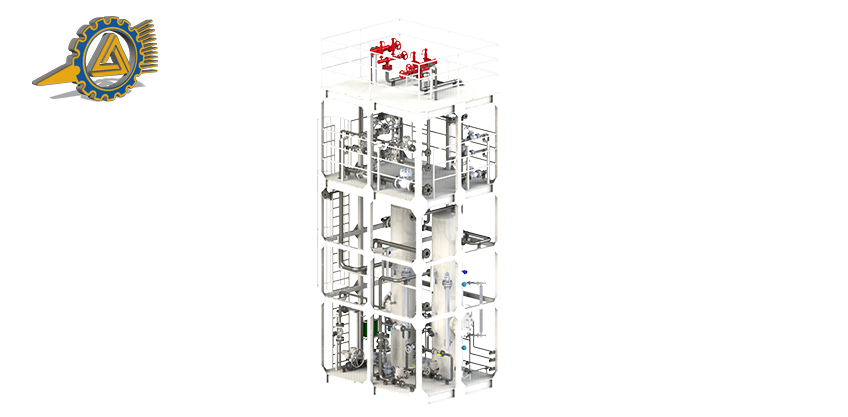

Блок низкотемпературной сепарации обеспечивает подготовку газа методом низкотемпературной сепарации (НТС) до необходимой точки росы газа по углеводородам. При работе блока максимально рекуперируется образующийся при дросселировании потока газа холод. Уловленный при этом газовый конденсат направляется в блок стабилизации газового конденсата, а сухой газ подается на всас дожимных компрессоров для выдачи к потребителю.

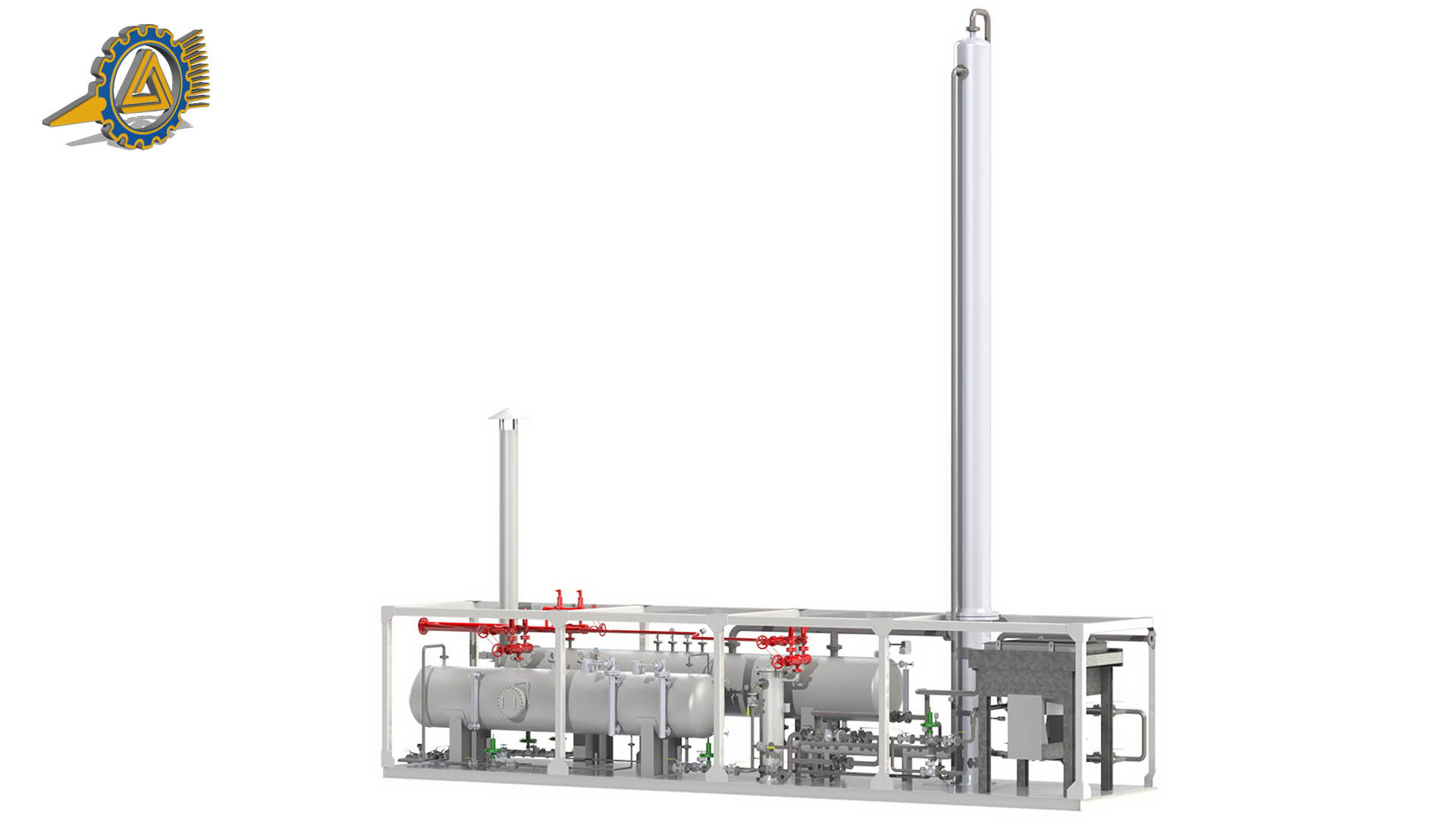

Уловленный газовый конденсат в сепараторах блоков предварительной очистки и охлаждения газа стабилизируют в ректификационной колонне. В результате получают ШФЛУ (широкую фракцию легких углеводородов, возможно СПБТ) и стабильный газовый конденсат (газовый бензин). Данные продукты могут использоваться как товар либо направляться на дальнейшую переработку.
