Блоки дозирования реагента

Блок дозирования реагентов (БДР) устанавливается для автоматизированного непрерывного дозирования химических жидких реагентов в трубопроводы системы подготовки нефти.  Цель – предварительная обработка жидкости и избегание образования коррозии и отложений в трубопроводах. Подобные установки могут быть использованы на промыслах для дозировки жидкостей, образующих с воздухом взрывоопасную смесь.

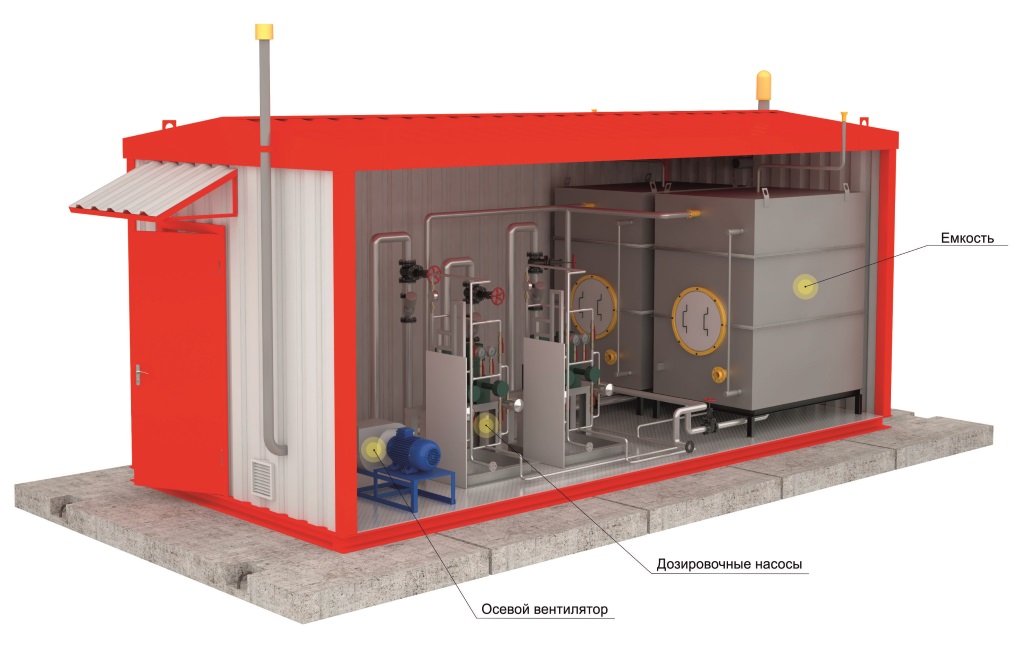

Установка дозирования реагентов выполняется в модульно-блочном исполнении, состоит из двух отдельных блоков-отсеков, устанавливаемых на одной раме:

  • технологический блок с электроприборами во взрывозащищенном исполнении;
  • аппаратурный блок с электроприборами общепро­мышленного исполнения.

В целом конструкция блок-бокса выполнена из стали, а стены изготовлены из сэндвич-панелей. Пол технологического отсека и аппаратного утепляют минерально-ватным утеплителем.

Закачка реагента в технологическую емкость производится из внешних емкостей. Контроль уровня в емкости осуществляется с помощью нескольких агрегатов: поплавкового уровнемера, датчика положения уровня и стеклянного уровнемера для визуального контроля. Далее реагент из технологической емкости подается в насос-дозатор, пройдя через фильтр предварительной очистки (очищает реагенты от посторонних включений во избежание поломки насоса).

Управление расходом насоса-дозатора осуществляется вручную. Для тарировки расхода предусмотрена тарировочная емкость, оснащенная стеклянным уровнемером для визуального контроля.

На напорной линии дозировочного насоса установлены обратный и предохранительный клапан, преобразователь давления и манометр сигнализирующий. Для отбора проб реагента предусмотрен пробоотборник.
